فلومتر بنزین

فلومتر بنزین وسیله‌ای است که جریان مایع هیدروکربنی (بنزین/پترول) را اندازه می‌گیرد. کاربردها از اندازه‌گیری در پمپ‌بنزین‌های خرده‌فروشی و پایانه‌های بارگیری/تخلیه تا اندازه‌گیری امانی/حسابداری در صنعت نفت متغیر است. انتخاب نوع مناسب حیاتی است چون بنزین سیالِ قابل اشتعال، فرّار و غیر‌موازی است و اشتباه در اندازه‌گیری می‌‌تواند مالی، ایمنی و قانونی باشد.

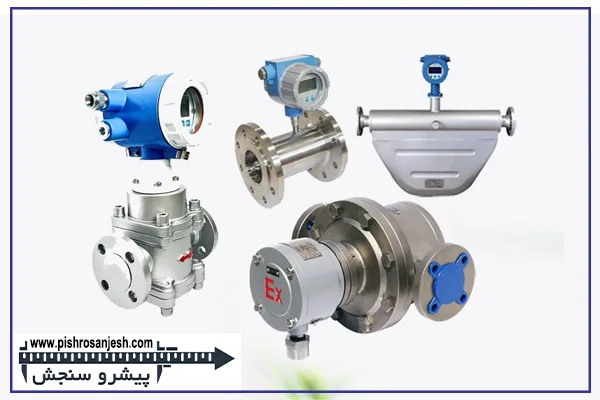

انواع فلومتر بنزین

• جابجایی مثبت
  • مثال‌ها: نوتِیتینگ دیسک، گیر به‌ دنده
  • مزایا: بسیار دقیق در بازه‌های پایین تا متوسط، مناسب برای اندازه‌گیری حجمی مستقیم.
  • معایب: قطعات متحرک — سایش/نیاز به سرویس، افت فشار نسبی.
• توربینی
  • مزایا: دقت خوب برای مایعات تمیز (مانند سوخت)، پاسخ سریع، هزینه متوسط.
  • معایب: حساس به آلودگی و هوای حبابی؛ نیاز به طول میدان لوله مناسب و گاهی جبران دما/فشار برای تبدیل به شرایط مرجع.
• کوریولیس
  • مزایا: اندازه‌گیری مستقیم جرمی (نیازی به جبران چگالی/دمای جداگانه نیست)، بسیار دقیق (معمولاً حدود ±0.1–0.2%). مناسب برای اندازه‌گیری مالی و تحویل کالا
  • معایب: هزینه نسبتاً بالا، در سایزهای خیلی بزرگ گران‌قیمت‌تر می‌شود.
• اولتراسونیک
  • مزایا: بدون قطعات متحرک، بعضی مدل‌ها (clamp-on) نصب بدون قطع خط دارند، مناسب برای مایعات غیر هادی و برخی هیدروکربن‌ها.
  • معایب: نیاز به سیالِ نسبتاً همگن و شرایط نصب مناسب؛ دقت ممکن است با تجهیزات رده‌‌‌پایین کمتر باشد.
• الکترومغناطیسی
  • نکته مهم: برای بنزین مناسب نیستند چون عملکرد آن‌ها نیاز به سیالِ هادی الکتریکی دارد و هیدروکربن‌هایی مثل بنزین عموماً غیرهادی‌اند. بنابراین معمولاً کنار گذاشته می‌شود.

دقیق‌ بودن و محدوده عملکرد فلومتر بنزین

• Coriolis: ≈ ±0.1–0.2%  بسیار  دقیق برای اندازه‌گیری جرمی
•  Turbine: معمولاً ±0.5% برای شرایط ایده‌آل؛ در عمل و با نیاز به جبران فشار/دما خطا ممکن است بیشتر شود
• PD:  دقت بالا در محدوده طراحی؛ معمولاً شبیه Coriolis در جریان‌های کم تا متوسط اما وابسته به سایش
• Ultrasonic:  دقت بستگی به فناوری و شرایط دارد؛ مدل‌های صنعتی می‌توانند رقابتی باشند اما باید برای بنزین و شرایط شما تایید شوند.

نکته:  «Turndown»  (بازه جریان قابل اندازه‌گیری با دقت) برای هر فناوری متفاوت است — PD و Coriolis معمولاً ترن‌داون بهتری در قیاس با بعضی توربین‌ها دارند.

استانداردها و مقررات مهم فلومتر بنزین

• API MPMS (Manual of Petroleum Measurement Standards)  برای اندازه‌گیری‌های مالی/تحویلی (custody transfer)  ضروری است؛ این استانداردها روی روش‌ها، کالیبراسیون و شواهد فنی تمرکز دارند. برای مصارف تحویلی باید با فصل‌های مرتبط API هماهنگ شد.
• استانداردهای ایمنی: برای فلومتر بنزین که در محیط‌های انفجاری (مثلاً اطراف بنزین) نصب می‌شوند، لازم است که تجهیزات ATEX/IECEx یا دارای گرید انفجاری مناسب باشند.

نمونه: مدل‌های ATEX-approved برای پمپ/فلومتر در بازار وجود دارد.

معیارهای انتخاب فلومتر بنزین برای کاربردهای رایج بنزینی

• پمپ‌بنزین خرده‌فروشی / نازل‌ها:  معمولاً فلومتر بنزین PD مکانیکی یا توربینی با گواهی ATEXمناسب برای سوخت. (قابلیت صدور فاکتور/کالیبراسیون قانونی را بررسی کنید.)
• نصب‌های بارگیری/تخلیه بزرگ و تحویل بین‌شرکتی: Coriolis یا توربین با سیستم پروور (prover) و مطابق API MPMS
• مانیتورینگ فرایند یا اندازه‌گیری غیرتماسی: Ultrasonic در صورتی که دقت مورد نیاز را تأمین کند و تأیید برای هیدروکربن‌ها وجود داشته باشد.

پارامترهای فنی که هنگام خرید باید از فروشنده بخواهید

• دقت (Accuracy) و تکرار‌پذیری (Repeatability) — عدد درصدی دقیق (مثلاً ±0.2% of reading).
• برد جریان (Flow range) و Turndown ratio
• فشار خدمتی و افت فشار (Pressure rating & pressure drop)
• محدوده دما و نیاز به گرمکن/عایق
• مادهٔ wetted parts (SS316L، آلیاژهای خاص، آب‌بندی‌ها compatible با بنزین)
• گواهی‌های ایمنی (ATEX/IECEx, UL/CSA در صورت نیاز منطقه‌ای) و گواهی کالیبراسیون/Traceable calibration certificate.
• خروجی‌های الکتریکی و پروتکل‌ها (pulse, 4–20 mA, HART, Modbus, digital outputs)
• ۸. نیازهای نگهداری (spare parts, service interval) و در دسترس بودن سرویس محلی

نصب صحیح و نکات کلیدی آن

• طول مستقیم لوله بالا و پایین:  بیشتر فلومتر بنزین (به‌ویژه توربین و mag و برخی اولتراسونیک‌ها0) به طول مستقیم مشخصی برای جریان پایدار نیاز دارند. دستورالعمل سازنده را رعایت کنید.
• سختی سیال و فیلتر: بنزین عموماً تمیز است اما وجود ذرات یا آب می‌تواند اثر بگذارد — فیلتر مناسب قبل از فلومتر بنزین نصب کنید.
• افزایش ایمنی: استفاده از تجهیزات دارای گرید انفجاری و اطمینان از اتصال زمین (Grounding) مناسب.
• محل نصب سنسورها/الکترودها و وضعیت پر بودن لوله: برای برخی تکنولوژی‌ها اهمیت دارد (مثلاً mag باید همیشه پر از سیال باشد)

کالیبراسیون، تأیید و نگهداری فلومتر بنزین

• کالیبراسیون اولیه هنگام نصب: ثبت گواهی traceable (به استانداردهای ملی)
• فواصل بازکالیبراسیون: بستگی به کاربرد دارد — برای اندازه‌گیری مالی/تحویلی معمولاً دوره‌ها سخت‌گیرانه‌تر (مثلاً سالانه یا طبق مقررات محلی)؛ در کاربردهای نظارتی ممکن است بازه‌ها طولانی‌تر باشند. (استاندارد API و قراردادهای تجاری می‌توانند زمان‌بندی را تعیین کنند.)
• چک‌لیست نگهداری دوره‌ای: بررسی نشتی، بررسی سایش قطعات متحرک (PD/turbine)، بازخوانی و تطبیق خروجی الکترونیکی، بررسی grounding و وضعیت گواهی  ATEX

عیوب متداول و روش‌های عیب‌یابی سریع

• افت دقت یا جهش خوانش: معمولاً به‌خاطر آلودگی/ذرات یا هوا/حباب در مسیر.
• نوسان خروج:  ممکن است به علت جریان آشفته (عدم وجود طول مستقیم)، لرزش یا مشکل الکترونیکی باشد.
• کاهش جریان ثبت‌شده نسبت به واقعی: سایش روتور/چرخ‌دنده در PD یا ذرات روی روتور در توربین؛ نیاز به سرویس یا تعویض قطعات.
• عدم پاسخ یا نویز الکتریکی: بررسی اتصال زمین، کابل-ها و تداخل الکترومغناطیسی.

نمونه‌های عملی و توصیه‌های کاربردی

برای محل‌های خرده‌فروشی و نازل‌ها معمولاً از فلومتر بنزین مکانیکی (نوتیتینگ یا گیربه‌دنده) یا توربینی با گواهی ATEX  استفاده می‌شود. برای تحویل‌های حجیم و جایی که دقت مالی لازم است، Coriolis  یا توربین با پروور و انطباق با API مطلوب است.

چه انتخابی برای شما مناسب‌تر است

• اگر اولویت شما دقت تحویلی / مالی: Coriolis
• اگر اولویت هزینه پایین و نصب ساده در پمپ‌بنزین: → PD یا Turbine با گرید ATEX
• اگر می‌خواهید بدون قطع خط نصب کنید: Clamp-on Ultrasonic (مشروط بر تایید عملکرد برای بنزین)
