کالیبراسیون فلومتر

چه زمانی باید فلومتر را کالیبره کرد

• بر اساس برنامه زمان ‌بندی ‌شده
  معمولاً فلومترها به صورت دوره‌ای (مثلاً سالانه یا شش ‌ماهه) بر اساس دستورالعمل سازنده یا الزامات استاندارد، کالیبره میشوند.
• پس از نصب یا جابجایی فلومتر
  زمانی که فلومتر برای اولین ‌بار نصب شده یا به محل جدیدی منتقل شده است، کالیبراسیون برای اطمینان از دقت در شرایط جدید ضروری است.
• بعد از تعمیرات یا تنظیمات نرم‌افزاری
  اگر فلومتر تعمیر شده یا تنظیمات نرم‌افزاری و سخت‌افزاری آن تغییر کرده، باید مجدداً کالیبره شود.
• تغییرات در شرایط فرآیند
  تغییر در نوع سیال، دما، فشار یا محدوده دبی باعث میشود فلومتر نیاز به تنظیم مجدد و کالیبراسیون داشته باشد.
• مشاهده خطای اندازه‌گیری یا نوسانات غیرعادی
  اگر فلومتر مقادیر غیرمنتظره یا متغیر نشان میدهد، احتمال دارد از دقت خارج شده باشد و نیاز به کالیبراسیون داشته باشد.
• نیازهای قانونی یا صنعتی
  در صنایع حساس مانند داروسازی، غذایی، نفت و گاز، کالیبراسیون منظم برای رعایت مقررات الزامی است.
• قبل یا بعد از ممیزی و بازرسی‌ها
  برای اطمینان از آماده بودن دستگاه‌ها برای بازدیدهای رسمی یا ممیزی‌های کیفیت.
• بعد از بروز خطا یا حادثه در فرآیند
  اگر خطا یا اختلالی در سیستم رخ داده باشد، کالیبره کردن فلومتر به تشخیص علت کمک میکند.

روش‌های کالیبراسیون فلومتر کدام است

روش‌های مختلفی برای کالیبراسیون فلومترها وجود دارد که بسته به نوع فلومتر، دقت مورد نظر، نوع سیال (مایع یا گاز) و شرایط محیطی انتخاب میشوند.

• روش حجمی

در این روش مقدار مشخصی از سیال در یک مدت زمان معین از فلومتر عبور داده میشود و حجم آن با استفاده از یک تانک مرجع یا پیمانه اندازه‌گیری میشود. سپس با مقایسه مقدار اندازه‌گیری‌ شده توسط فلومتر و حجم واقعی، خطای دستگاه مشخص میشود.

• روش جرمی

در این روش سیال عبوری از فلومتر در یک مدت مشخص در یک مخزن جمع‌آوری شده و وزن آن با ترازوی دقیق اندازه‌گیری میشود. این روش برای مایعات بسیار دقیق است و معمولاً در آزمایشگاه‌ها کاربرد دارد.

• استفاده از فلومتر مرجع

در این روش فلومتر تحت کالیبراسیون به صورت سری با یک فلومتر مرجع (دارای گواهی دقت) نصب می‌شود. مقدار دبی اندازه‌گیری ‌شده توسط هر دو دستگاه با هم مقایسه میشود. این روش سریع و در شرایط عملیاتی قابل اجرا است.

• روش مقایسه‌ای

یکی از رایج‌ترین و عملی‌ترین روش‌ها برای کالیبره کردن فلومترهاست. در این روش، فلومتر مورد نظر با یک فلومتر مرجع که قبلاً کالیبره شده و دارای دقت بالا و گواهی استاندارد است، مقایسه میشود.

• روش شبیه‌سازی سیگنال

در این روش به جای عبور سیال واقعی، سیگنال الکترونیکی مشابه سیگنال حسگر فلومتر به دستگاه تزریق میشود تا عملکرد مدار اندازه‌گیری بررسی شود. این روش فقط برای بررسی عملکرد الکترونیکی فلومتر مفید است و برای بررسی دقت اندازه‌گیری کافی نیست.

• روش کالیبراسیون میدانی

در این روش فلومتر در محل نصب بدون جداسازی از خط فرآیند کالیبره میشود. این روش معمولاً با استفاده از فلومتر مرجع پرتابل یا تکنولوژی‌هایی مانند اولتراسونیک انجام میگیرد.

تفاوت کالیبراسیون در فلومترهای مختلف

کالیبراسیون فلومتر توربینی

بعد از خرید فلومتر توربینی به صورت دوره‌ای نیاز به کالیبراسیون وجود دارد.

• اساس کار: اندازه‌گیری سرعت چرخش توربین متناسب با دبی سیال.

• روش کالیبراسیون: استفاده از جریان مرجع یا مخزن حجمی استاندارد.

• چالش‌ها: حساسیت بالا به ویسکوزیته و دمای سیال که باید در زمان کالیبراسیون لحاظ شوند.

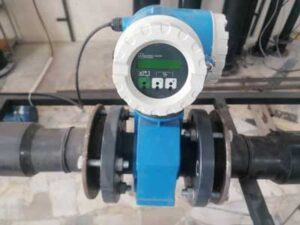

کالیبراسیون فلومتر مغناطیسی

• اساس کار: قانون فاراده و القای ولتاژ در سیالات رسانا.

• روش کالیبراسیون: به‌کارگیری سیال رسانای استاندارد و مقایسه با دبی مرجع.

• چالش‌ها: نیاز به اطمینان از رسانایی کافی سیال و جلوگیری از حباب هوا در خط.

فلومتر مغناطیسی بر اساس سنجش شار مغناطیسی در اطراف محیط لوله می توانند میزان سرعت سیال را محاسبه نمایند.

در برخی موارد بر اثر عوامل خارجی ، ضربه ، دما  و ایجاد محیط مغناطیسی دیگر یا بر اثر گذر زمان ممکن است میزان ایجاد شار مغناطیسی با آنچه که در کارخانه کالیبره شده دچار تغییراتی شود.

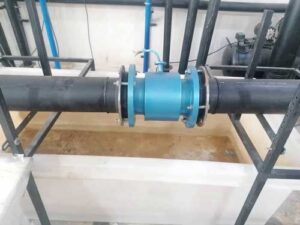

به این منظور جهت تنظیم ضریب خطای این تجهیز آن را در مسیر فلومتری مرجع قرار می دهند و میزان خطای موجود در آن را از طریق تنظیمات داخلی دستگاه مشخص می نمایند.

پس از وارد شدن تنظیمات خطای دستگاه ، دبی سنج دوباره به میزان خطای مورد نظر می رسد و می توان از آن استفاده نمود.

کالیبراسیون فلومتر جرمی (کوریولیس)

• اساس کار: اندازه‌گیری تغییر فاز ناشی از نیروی کوریولیس در لوله ارتعاشی.

• روش کالیبراسیون: مقایسه جرم واقعی سیال با خروجی فلومتر.

• چالش‌ها: دقت بسیار بالا دارد، اما تجهیزات مرجع باید بسیار دقیق باشند و خطاهای دمایی لحاظ گردند.

کالیبراسیون فلومتر ورتکس

• اساس کار: اندازه‌گیری فرکانس گردابه‌های ایجاد شده توسط مانع در مسیر جریان.

• روش کالیبراسیون: شبیه‌سازی جریان پایدار و مقایسه با سیستم مرجع.

• چالش‌ها: حساسیت به نوسانات جریان و لرزش‌های مکانیکی.

کالیبراسیون فلومتر التراسونیک

• اساس کار: زمان عبور یا اختلاف فرکانس امواج فراصوت در سیال.

• روش کالیبراسیون: تنظیم دستگاه با جریان مرجع یا استفاده از استانداردهای حجمی.

• چالش‌ها: کیفیت نصب و تمیزی لوله در دقت کالیبراسیون بسیار مؤثر است.

همانطور می دانید فلومتر التراسونیک قابلیت جا به جایی سنسور را بر روی لوله یا کانال اندازه گیری را دارند. از این رو ممکن است با جا به جایی سنسورشان میزان دقت اندازه گیری آن ها دستخوش تغییراتی شود. عواملی که این جا به جایی را یجاد می نماید می تواند ضربه و دما ( انبساط و انقباض ) باشد.

جهت کالیبره این دستگاه، آن را نیز در مسیر یک فلومتر مرجع قرار می دهند و  با توجه به مقادیر اندازه گیری شده در نقاط مختلف به تنظیمات کالیبره دستگاه ضریب خطا را وارد می نمایند. همچنین برای رسیدن به دقت بالاتر و افزایش کیفیت سیگنال بین دو سنسور آن ها را جابه جا نموده و دبی سنج را کالیبره می نمایند. فلومتر التراسونیک پرتابل و انواع دیگر این تجهیز نیز شامل این دسته بندی می‌شود. این نوع برای انواع سیالات مورد استفاده قرار می‌گیرد. برای مثال برای کالیبراسیون فلومتر گاز نیز از یک دبی سنج التراسونیک استفاده می‌شود.

کالیبراسیون فلومتر مکانیکی و عقربه ای

کالیبره این نوع فلومتر ها به مراتب ساده تر از انواع دیگر می باشد. این دبی سنج ها فاقد هر گونه تنظیمات نرم افزاری در نمایشگر های عقربه ای شان هستند و تنظیمات کالیبراسیون آن ها از طریق پیچ تعبیه شده بر روی عقربه آن ها و قرار دادن عقربه بر روی مقدار صحیح انجام می شود .

کالیبراسیون سیگنال خروجی

دستگاه های اندازه گیری علاوه بر نمایش رقم اندازه گیری شده بنا بر نوع طراحی و نیاز دارای انواع سیگنال خروجی می باشند . از جمله این سیگنال ها می توان به موارد زیر اشاره نمود :

4 الی 20 میلی آمپر

RS485

0 الی 5 ولت

HART

و…

جهت کالیبره این سیگنال از طریق دستگاه های اندازه گیری از جمله ولت متر و آمپر متر های بسیار دقیق و یا مبدل های سیگنال می توان سیگنال خروجی را اندازه گیری و کالیبره نمود.

هر فلومتر با توجه به اصل کاری خود، نیازمند روش‌های متفاوتی برای کالیبراسیون است. عواملی مثل نوع سیال، ویسکوزیته، رسانایی، دما و شرایط نصب می‌توانند بر نتیجه کالیبراسیون تأثیر بگذارند. انتخاب روش صحیح کالیبراسیون متناسب با نوع فلومتر، نقش مهمی در افزایش دقت اندازه‌گیری و کاهش خطاهای فرآیندی دارد.

کالیبراسیون مجدد فلومتر

همانطور که گفته شد یکی از اقدامات بعد از تولید این تجهیز، کالیبره کردن است. شرکت پیشرو سنجش با خرید فلومتر توسط مشتری گواهی کالیبراسیون 17025 به شما ارائه می‌دهد. اما بعد از استفاده از آن نیز نیاز به دریافت خدمات کالیبراسیون مجدد نیز وجود دارد. دبی سنج کار کرده باید دوباره با استاندارهای موجود مقایسه شود و با آن مطابقت داشته باشد تا دقت اندازه گیری را در سطح بالایی حفظ کند.

این اقدام همان کالیبره کردن مجدد فلومتر است که امری ضروری برای کلیه حوزه‌های کاری محسوب می‌شود. بسته به نوع تجهیز و تعداد دفعات استفاده از آن مدت زمان مشخصی برای کالیبره شدن دارد. برای این کار می‌توانید با کارشناسان ما تماس برقرار کنید تا در این خصوص شما را راهنمایی نمایند.

هزینه کالیبراسیون انواع فلومتر چقدر است

تعیین قیمت کالیبراسیون فلومتر بستگی به مواردی از قبیل نوع و مدل آن و ویژگی‌های تجهیز دارد. به همین دلیل شما با ثبت سفارش و یا با تماس با کارشناسان ما می‌توانید از قیمت‌ها مطلع شوید.

هزینه و عوامل مؤثر بر قیمت کالیبراسیون فلومتر

کالیبراسیون فلومتر یکی از الزامات اساسی در صنایع مختلف است تا دقت اندازه‌گیری و عملکرد صحیح تجهیزات تضمین شود. اما هزینه این فرآیند بسته به شرایط و عوامل گوناگون متفاوت است. شناخت این عوامل به مدیران و کارشناسان کمک می‌کند تا بهترین تصمیم را در انتخاب مرکز یا روش کالیبراسیون اتخاذ کنند.

نوع فلومتر

• فلومترهای ساده مانند توربینی یا مکانیکی معمولاً هزینه کالیبراسیون کمتری دارند.

• فلومترهای پیشرفته مثل کوریولیس، التراسونیک یا مغناطیسی به دلیل فناوری پیچیده‌تر و نیاز به تجهیزات مرجع دقیق‌تر، هزینه بیشتری خواهند داشت.

دقت و حساسیت مورد نیاز

اگر صنعت نیازمند دقت بسیار بالا باشد (مثلاً صنایع دارویی یا هوافضا)، هزینه کالیبراسیون افزایش پیدا می‌کند زیرا از تجهیزات مرجع دقیق‌تر و مراحل کنترل کیفی پیچیده‌تری استفاده می‌شود.

محدوده اندازه‌گیری فلومتر

هرچه فلومتر در محدوده دبی‌های وسیع‌تری کار کند، فرآیند کالیبراسیون زمان‌برتر و پرهزینه‌تر خواهد بود.

شرایط نصب و محل کالیبراسیون

• کالیبراسیون در آزمایشگاه: معمولاً ارزان‌تر است زیرا تجهیزات در محل استاندارد انجام می‌شوند.

• کالیبراسیون در محل نصب (On-site): هزینه بیشتری دارد چون شامل حمل تجهیزات مرجع، اعزام کارشناسان و زمان‌بری بیشتر است.

تعداد فلومترها

اگر چندین فلومتر به صورت هم‌زمان کالیبره شوند، معمولاً هزینه هر دستگاه کمتر می‌شود (تخفیف حجمی).

استانداردها و گواهی‌نامه‌ها

در صورتی که کالیبراسیون بر اساس استانداردهای بین‌المللی (مانند ISO یا OIML) انجام شود و نیاز به صدور گواهی رسمی باشد، هزینه افزایش خواهد یافت.

وضعیت دستگاه

فلومترهایی که دچار آسیب یا نیازمند تنظیمات اولیه هستند، قبل از کالیبراسیون نیاز به تعمیر یا سرویس خواهند داشت و این موضوع بر قیمت نهایی تأثیر می‌گذارد.

هزینه کالیبراسیون فلومتر وابسته به عوامل متعددی مانند نوع و فناوری فلومتر، میزان دقت مورد نیاز، شرایط نصب و استانداردهای مورد استفاده است. انتخاب یک مرکز معتبر کالیبراسیون با تجهیزات مرجع دقیق، ضمن اطمینان از صحت نتایج، در بلندمدت موجب صرفه‌جویی اقتصادی نیز خواهد شد.

نقش کالیبراسیون در افزایش دقت و طول عمر فلومتر

فلومترها ابزارهای حیاتی در صنایع مختلف از جمله نفت، گاز، پتروشیمی، آب و فاضلاب هستند. دقت این تجهیزات در اندازه‌گیری جریان سیال مستقیماً بر کیفیت فرآیندها و کاهش هزینه‌ها تأثیر می‌گذارد. یکی از مهم‌ترین اقداماتی که باعث افزایش کارایی، دقت و طول عمر فلومتر می‌شود، انجام کالیبراسیون دوره‌ای است.

• افزایش دقت اندازه‌گیری

  • جلوگیری از خطاهای تجمعی: با گذر زمان و استفاده مداوم، عوامل محیطی مانند تغییر دما، فشار یا رسوب‌گذاری می‌توانند باعث انحراف در نتایج فلومتر شوند. کالیبراسیون این خطاها را اصلاح می‌کند.

  • تطبیق با استانداردهای مرجع: در فرآیند کالیبراسیون، خروجی فلومتر با مقادیر مرجع مقایسه و اصلاح می‌شود تا دقت اندازه‌گیری حفظ گردد.

  • اطمینان در تصمیم‌گیری‌های صنعتی: زمانی که فلومتر به‌طور منظم کالیبره شود، داده‌های حاصل از آن برای کنترل فرآیند و بهینه‌سازی تولید قابل اعتماد خواهند بود.

• افزایش طول عمر فلومتر

  • کاهش استهلاک زودرس: کالیبراسیون به شناسایی مشکلات احتمالی مانند لرزش‌ها، انسدادها یا خطاهای مکانیکی کمک می‌کند و از آسیب‌های جدی جلوگیری می‌نماید.

  • نگهداری پیشگیرانه: با کالیبراسیون منظم می‌توان قبل از بروز خرابی‌های بزرگ، تنظیمات لازم را انجام داد و عمر مفید دستگاه را افزایش داد.

  • بهبود کارکرد در شرایط سخت: در صنایعی که فلومتر در معرض مواد خورنده یا شرایط دمایی خاص قرار دارد، کالیبراسیون مانع از افت عملکرد در طول زمان می‌شود.

• مزایای اقتصادی و عملیاتی

  • کاهش هزینه‌های ناشی از خطا در اندازه‌گیری جریان

  • جلوگیری از توقف‌های ناخواسته در فرآیند تولید

  • افزایش بهره‌وری و بازگشت سرمایه به دلیل عملکرد پایدار و دقیق فلومتر

کالیبراسیون صرفاً یک اقدام فنی نیست، بلکه یک سرمایه‌گذاری بلندمدت برای تضمین کیفیت اندازه‌گیری و افزایش عمر تجهیزات محسوب می‌شود. صنایع با انجام کالیبراسیون منظم می‌توانند علاوه بر اطمینان از صحت داده‌ها، هزینه‌های تعمیرات و تعویض زودهنگام تجهیزات را نیز به میزان چشمگیری کاهش دهند.
