دستگاه ضخامت سنج

ضخامت سنج یکی از تجهیزات مهم و کاربردی در زمینه‌های مختلف مانند رنگ خودرو و… است. اندازه گیری ضخامت یکی از اقدامات حساسی است که این تجهیز انجام می‌دهد.

در ادامه در خصوص دستگاه ضخامت سنج توضیحات کاملی ارائه خواهیم داد.

ضخامت سنج چیست

همانطور که از نام این تجهیز مشخص است وظیفه اندازه گیری ضخامت را بر عهده دارد. تعیین ضخامت در بسیاری از صنایع عملی مهم و ضروری محسوب می‌شود و جزیی از بخش کنترل کیفیت آن‌ها است.

ضخامت‌سنج التراسونیک دستگاهی است برای اندازه‌گیری ضخامت مواد جامد (فلزات، پلاستیک، شیشه، سرامیک و…) بدون نیاز به دسترسی به هر دو طرف قطعه. این دستگاه بر اساس ارسال و دریافت امواج التراسونیک کار میکند و به دلیل دقت بالا، سرعت، و عدم نیاز به تخریب سطح، در صنایع گوناگون بسیار پرکاربرد است.

مزایا:

• اندازه‌گیری دقیق و سریع
• غیرمخرب، بدون آسیب به قطعه
• قابل استفاده بر روی قطعات نصب‌ شده یا در حال بهره‌برداری
• قابل حمل و سبک
• مناسب برای پایش خوردگی و فرسایش در لوله‌ها، مخازن و سازه‌ها

کاربرد دستگاه ضخامت سنج

از این دستگاه برای اندازه گیری ضخامت رنگ، آبکاری، پوشش چوب، پوشش آسفالت، پوشش بتن، گالوانیزه و… و همچنین اندازه گیری ضخامت لوله هنگام استفاده از فلومتر استفاده می‌شود. صنایع پرکاربرد این دستگاه به شرح زیر است:

• رنگ و رزین در انواع مختلف
• خودرو
• لوازم خانگی
• پوشش لوله
• صنایع نفت، گاز و پتروشیمی (بررسی خوردگی خطوط لوله و مخازن)
• صنایع هوافضا و خودروسازی
• بازرسی جوش و کنترل کیفیت در سازه‌های فلزی
• صنایع کشتی‌سازی و دریایی
• نیروگاه‌ها و تأسیسات صنعتی
• و…

انواع دستگاه ضخامت سنج

• پرتویی: از این نوع تجهیز در صنایع مختلف مانند فولاد، شیمیایی، خودرو و… استفاده می‌شود.
• لیزری: در این روش از طریق اشعه لیزر ضخامت اندازه گیری می‌شود.
• جریان گردابی: برای اندازه گیری ضخامت پوشش‌های پودری و مایع روی فولاد ضد زنگ و آلومینیوم استفاده می‌شود.
• مغناطیسی
• التراسونیک

الکترومغناطیسی

از این تجهیز با مدل مغناطیسی برای اندازه گیری ضخامت سطوح آهنی استفاده می‌گردد. این مدل از فشار دست جلوگیری می‌کند به این صورت که یک پروب با فشار ثابت در آن قرار دارد. به همین خطا در این نوع کم است. بسیاری از این دستگاه‌ها صفحه نمایش دارند. علاوه بر آن اطلاعات را ذخیره می‌کنند.

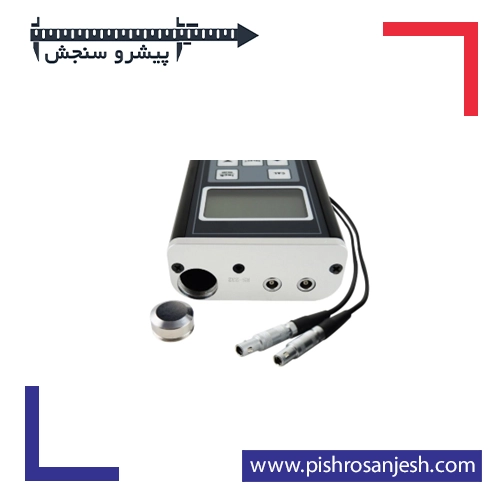

دستگاه ضخامت سنج التراسونیک

پروب دستگاه التراسونیک امواج فراصوتی را در یک مسیر مشخص ارسال و سپس دریافت می نماید. میزان سرعت نور به نوع ماده و ضخامت آن بستگی دارد. جنس ماده پارامتری است که توسط کاربر به دستگاه داده می شود و با توجه به سرعت نور در ماده مورد نظر دستگاه می تواند میزان ضخامت را اندازه گیری نماید.

ضخامت سنج التراسونیک یک دستگاه دیجیتال است که می‌تواند ضخامت را اندازه گیری کند. دقت خوبی دارد و استفاده از آن ساده است. همچنین نیاز به تخریب ندارد.

از این تجهیز برای سطوح غیرفلزی استفاده می‌شود. در این دستگاه یک پالس التراسونیک ارسال و بازتاب آن دریافت و ذخیره می‌شود. در پایان فرکانس را به کاربر در یک صفحه نمایش نشان می‌دهد.

نحوه عملکرد ضخامت سنج

1. پروب التراسونیک دستگاه به سطح قطعه تماس داده میشود (معمولاً با استفاده از ژل کوپلینگ برای انتقال بهتر امواج).
2. دستگاه یک پالس صوتی با فرکانس بالا به داخل قطعه ارسال میکند.
3. موج صوتی پس از رسیدن به سطح مخالف قطعه، بازتاب میشود.
4. دستگاه با اندازه‌گیری زمان رفت و برگشت موج و دانستن سرعت صوت در ماده، ضخامت را محاسبه میکند.

نکات مهم در انتخاب و خرید ضخامت سنج

• محدوده اندازه‌گیری ضخامت (مثلاً 0.5 تا 300 میلی‌متر)
• فرکانس پروب (معمولاً بین 2 تا 10 مگاهرتز) – فرکانس بالاتر = دقت بالاتر اما عمق نفوذ کمتر
• نوع مواد قابل اندازه‌گیری
• نیاز به کالیبراسیون با قطعه مرجع
• وجود یا عدم وجود پوشش سطحی (رنگ، زنگ‌زدگی و…)
• داشتن قابلیت ذخیره داده یا اتصال به کامپیوتر
