دبی سنجی چیلر
دبی سنجی چیلر یکی از حیاتیترین پارامترهای مانیتورینگ و کنترل در سیستمهای تهویه مطبوع و فرآیندهای صنعتی است. اندازهگیری دقیق دبی آب سرد و آب کندانسور مستقیماً بر روی بازدهی، عملکرد و طول عمر چیلر تأثیر میگذارد. این مقاله به بررسی اهمیت دبی سنجی چیلر روشهای متداول اندازهگیری، فرمولهای محاسباتی مرتبط و نکات کلیدی برای اجرای صحیح آن میپردازد.
چرا دبی سنجی چیلر حیاتی است
چیلرها با انتقال حرارت بین آب و مبرد کار میکنند. این انتقال حرارت در دو مبدل اصلی صورت میگیرد:
- اواپراتور: جایی که آب سرد با از دست دادن گرما به مبرد، خنک میشود.
- کندانسور: جایی که حرارت مبرد به آب کندانسور یا هوای محیط دفع میشود.
دبی جریان آب در این دو مدار، تعیینکننده اصلی نرخ انتقال حرارت است. اندازهگیری نادرست یا عدم اندازهگیری دبی میتواند منجر به مشکلات زیر شود:
- کاهش راندمان: اگر دبی کمتر از حد طراحی باشد، انتقال حرارت بهینه صورت نمیگیرد و چیلر برای رسیدن به دمای تنظیم شده کار بیشتری انجام میدهد که موجب افزایش مصرف انرژی میشود.
- خسارت به تجهیزات: دبی بسیار کم در اواپراتور میتواند باعث یخ زدگی و ترکیدن لولهها شود. در کندانسور نیز دبی کم موجب افزایش فشار کندانساسیون و overload شدن کمپرسور میگردد.
- عملکرد ناپایدار: نوسانات دبی میتواند باعث نوسان در دمای آب سرد و کاهش دقت کنترل سیستم شود.
- عیبیابی دشوار: بدون داده دقیق دبی، تشخیص مشکلاتی مانند گرفتگی فیلترها، پمپهای معیوب یا اشکال در شیرهای کنترل بسیار سخت خواهد بود.
فرمولهای پایه و رابطه دبی با ظرفیت چیلر
درک رابطه بین دبی، دما و ظرفیت سرمایشی چیلر ضروری است. ظرفیت چیلر از رابطه زیر محاسبه میشود:
Q = ρ × Cp × ΔT × V̇
- Q : ظرفیت سرمایشی چیلر
- ρ : چگالی آب
- Cp: ظرفیت گرمایی ویژه آب
- ΔT: اختلاف دمای ورودی و خروجی آب
- V̇: دبی حجمی آب
روشهای متداول دبی سنجی چیلر
انواع مختلفی از فلومترها (جریانسنجها) برای اندازهگیری دبی در سیستم دبی سنجی چیلر به کار میروند. انتخاب نوع فلومتر به عواملی مانند دقت مورد نیاز، هزینه، ابعاد لوله و شرایط نصب بستگی دارد.

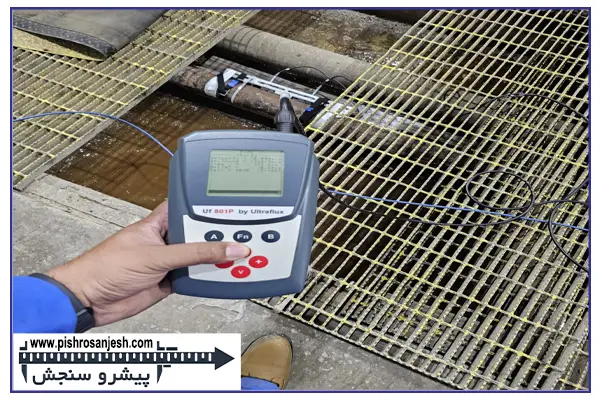

فلومترهای اولتراسونیک برای دبی سنجی چیلر
- اصل کار: این فلومترها از دو نوع هستند: Transit-Time و Doppler . در نوع Transit-Time که رایجتر است، امواج اولتراسونیک بین دو سنسور که در دو طرف لوله نصب میشوند، ارسال میگردد. اختلاف زمان عبور موج در جهت موافق و مخالف جریان، متناسب با سرعت جریان است.
- مزایا:
- نصب بدون نیاز به برش لوله (Clamp-On)
- بدون ایجاد افت فشار
- قابلیت استفاده در لولههای با قطرهای مختلف
- دقت بالا
- معایب:
- حساس به کیفیت نصب و کالیبراسیون
- نیاز به وجود سیال پر کننده لوله
- ممکن است در سیالات با حباب هوا یا ذرات جامد زیاد دقت کمتری داشته باشد.
فلومترهای الکترومغناطیسی
- اصل کار: هنگامی که یک سیال هادی (مانند آب) از میان یک میدان مغناطیسی عبور کند، یک ولتاژ القایی متناسب با سرعت جریان ایجاد میشود.
- مزایا:
- دقت بسیار بالا
- بدون ایجاد افت فشار
- مستقل از چگالی، ویسکوزیته و فشار سیال
- معایب:
- نیاز به آب با هدایت الکتریکی کافی (که آب معمولاً دارد)
- نصب به صورت In-Line (نیاز به برش لوله)
- هزینه نسبتاً بالا
توربینی
- اصل کار: جریان سیال باعث چرخش یک پروانه (توربین) میشود. سرعت چرخش توربین متناسب با سرعت جریان است.
- مزایا:
- دقت خوب در محدوده مشخص
- هزینه نسبتاً پایین
- معایب:
- ایجاد افت فشار
- مستهلک شدن بلبرینگها و توربین با گذشت زمان
- حساس به ذرات جامد و رسوبات که میتوانند توربین را قفل کنند.
اختلاف فشاری
این فلومترها با ایجاد یک مانع در مسیر جریان و اندازهگیری اختلاف فشار قبل و بعد از آن کار میکنند. انواع رایج آن عبارتند از:
- اوریفیس پلیت: یک صفحه با سوراخ در مرکز. ساده و ارزان، اما افت فشار دائمی ایجاد میکند.
- ونچوری تیوب: با طراحی مخروطی، افت فشار کمتری نسبت به اوریفیس ایجاد میکند و دقت بهتری دارد اما گرانتر و حجیمتر است.
- نازل جریان: ترکیبی از اوریفیس و ونچوری، معمولاً برای دبیهای بالا استفاده میشود.
ورتکس
- اصل کار: یک مانع در مسیر جریان قرار میگیرد و گردابههایی (Vortex) در پشت آن ایجاد میشود. فرکانس جداشدن این گردابهها متناسب با سرعت جریان است.
- مزایا: بدون قسمت متحرک، ساختار ساده، دقت خوب.
- معایب: نیاز به حداقل دبی برای شروع ایجاد گردابه، حساسیت به لرزش.
نکات کلیدی در نصب و اجرای دبی سنجی چیلر
- محل نصب: فلومتر باید در قسمتی از لوله نصب شود که جریان کاملاً توسعهیافته و آرام داشته باشد. معمولاً فاصله حداقل ۱۰ قطر لوله بعد از هر پیچ، زانویی یا شیر و ۵ قطر لوله قبل از فلومتر توصیه میشود.
- کالیبراسیون: فلومترها باید به طور دورهای کالیبره شوند تا از دقت اندازهگیری اطمینان حاصل شود.
- یکپارچهسازی با سیستم کنترل: داده دبی معمولاً به سیستم مدیریت ساختمان (BMS) یا کنترلر مرکزی چیلر ارسال میشود تا برای کنترل ظرفیت چیلر، کنترل پمپهای VFD و هشدارهای ایمنی مورد استفاده قرار گیرد.
- اندازهگیری همزمان دما: برای محاسبه دقیق ظرفیت واقعی چیلر، اندازهگیری همزمان دبی و اختلاف دمای ورودی و خروجی (ΔT) ضروری است. این کار با نصب سنسورهای دمای دقیق در ورودی و خروجی اواپراتور و کندانسور انجام میپذیرد.
جمعبندی دبی سنجی چیلر
دبی سنجی چیلر تنها یک اندازهگیری ساده نیست، بلکه یک ابزار قدرتمند برای بهینهسازی انرژی، حفاظت از تجهیزات گرانقیمت و عیبیابی هوشمندانه سیستم است. انتخاب روش مناسب (مانند فلومترهای اولتراسونیک کلamp-On برای نصب آسان یا فلومترهای الکترومغناطیسی برای دقت بالا) و نصب صحیح آن، سرمایهای است که به سرعت از طریق صرفهجویی در انرژی و جلوگیری از خرابیهای پرهزینه بازمیگردد. در طراحیهای مدرن، دبی سنجی چیلر جزئی جداییناپذیر از چرخه مدیریت و نگهداری پیشگیرانه چیلرها محسوب میشود.
